Quando se trata da operação de bombas elétricas hidráulicas, um dos aspectos mais cruciais é a conexão adequada dos tubos. Como fornecedor de bombas elétricas hidráulicas, testemunhei em primeira mão o impacto que os métodos corretos de conexão podem ter sobre o desempenho, a eficiência e a longevidade de todo o sistema. Neste blog, vou me aprofundar nas melhores maneiras de conectar tubos a uma bomba elétrica hidráulica, cobrindo vários fatores e técnicas.
Compreendendo o básico dos sistemas hidráulicos
Antes de entrarmos nos métodos de conexão do tubo - é essencial ter um entendimento básico de como os sistemas hidráulicos funcionam. Um sistema hidráulico usa um líquido, tipicamente óleo, para transmitir energia de um ponto para outro. A bomba elétrica hidráulica é o coração do sistema, responsável por criar a pressão necessária para mover o fluido através dos tubos.
Os tubos em um sistema hidráulico servem como conduítes para o fluido. Eles devem estar adequadamente conectados para garantir um vazamento - fluxo livre e eficiente do líquido hidráulico. Qualquer vazamento pode levar a uma perda de pressão, eficiência reduzida e danos potenciais aos componentes do sistema.
Selecionando os tubos certos
A primeira etapa na conexão de tubos a uma bomba elétrica hidráulica é selecionar os tubos apropriados. A escolha dos tubos depende de vários fatores, incluindo os requisitos de pressão do sistema, o tipo de líquido hidráulico utilizado e o ambiente operacional.
- Material: Materiais comuns para tubos hidráulicos incluem aço, aço inoxidável e cobre. Os tubos de aço são fortes e podem suportar altas pressões, tornando -as adequadas para aplicações pesadas - de serviço. Os tubos de aço inoxidável oferecem resistência à corrosão, ideal para ambientes onde os tubos podem ser expostos à umidade ou produtos químicos. Os tubos de cobre são flexíveis e têm boas propriedades de transferência de calor, mas podem não ser tão fortes quanto os tubos de aço.
- Tamanho: O diâmetro dos tubos também é crucial. Ele deve ser selecionado com base nos requisitos de vazão do sistema. Um tubo muito pequeno pode causar queda de pressão excessiva, enquanto um tubo muito grande pode levar ao fluxo de fluido ineficiente.
Preparação antes da conexão
Depois de selecionar os tubos certos, é hora de prepará -los para a conexão.
- Limpeza: Os tubos devem ser bem limpos antes da conexão para remover qualquer sujeira, detritos ou contaminantes. Isso pode ser feito usando um agente de limpeza adequado e um pincel. Quaisquer partículas estrangeiras deixadas nos tubos podem causar danos à bomba e outros componentes do sistema.

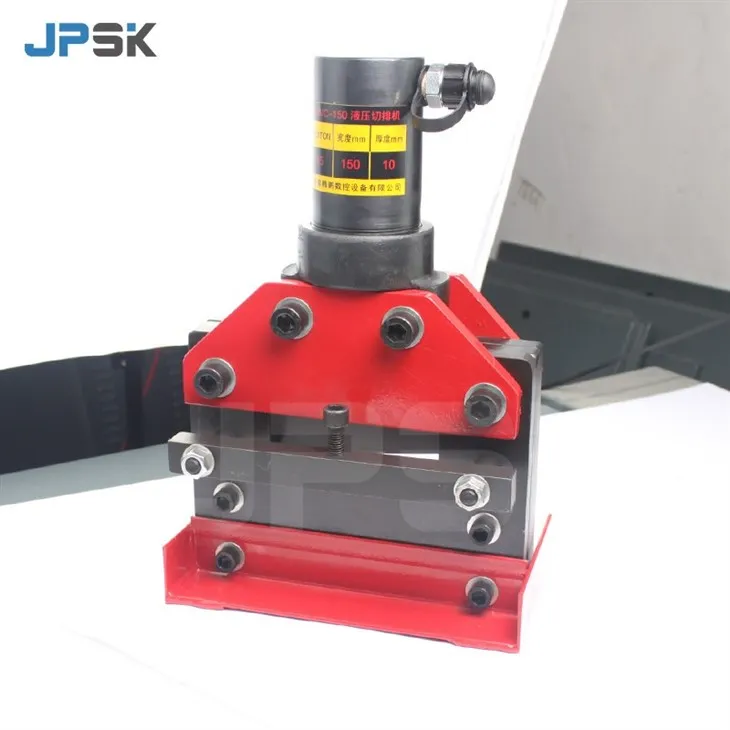

- Corte: Se os tubos precisarem ser cortados com o comprimento apropriado, use uma ferramenta de corte adequada. Por exemplo, aMáquina de corte de barramento de cobrepode ser usado para cortar tubos de cobre com precisão. Após o corte, verifique se as extremidades dos tubos estão lisas e livres de rebarbas.
Métodos de conexão
Existem vários métodos para conectar tubos a uma bomba elétrica hidráulica, cada um com suas próprias vantagens e desvantagens.
Conexões roscadas
As conexões roscadas são um dos métodos mais comuns para conectar tubos em sistemas hidráulicos. Eles são relativamente fáceis de instalar e podem fornecer uma vedação apertada.
- Processo: Primeiro, aplique um selante de fio adequado nos fios masculinos do tubo. Em seguida, aparafuse cuidadosamente o tubo na rosca feminina correspondente na bomba ou em outros componentes do sistema. Certifique -se de não atingir demais a conexão, pois isso pode danificar os threads.
- Vantagens: As conexões roscadas são simples e podem ser facilmente desmontadas para manutenção ou reparos.
- Desvantagens: Eles podem não ser adequados para aplicações de alta pressão, pois os threads podem se soltar ao longo do tempo devido à vibração.
Conexões de flange
As conexões de flange são comumente usadas em sistemas hidráulicos de alta pressão.
- Processo: Alinhe os flanges do tubo e da bomba ou outros componentes. Insira os parafusos através dos orifícios nos flanges e aperte -os uniformemente usando uma chave de torque. Uma junta geralmente é colocada entre os flanges para garantir um vazamento - vedação livre.
- Vantagens: As conexões de flange podem suportar altas pressões e têm menos probabilidade de se soltar devido à vibração.
- Desvantagens: Eles são mais complexos e caros de instalar em comparação com as conexões encadeadas.
Acessórios de compressão
Os acessórios de compressão são outra opção popular para conectar tubos em sistemas hidráulicos.
- Processo: Deslize a porca de compressão e a ponte no tubo. Insira o tubo no corpo de ajuste e aperte a porca de compressão. A ponteira é comprimida contra o tubo, criando uma vedação apertada.
- Vantagens: Os acessórios de compressão são fáceis de instalar e podem ser usados com uma variedade de materiais de tubo.
- Desvantagens: Eles podem exigir aperto periódico para manter o selo, especialmente em sistemas com alta vibração.
Testando a conexão
Depois de conectar os tubos à bomba elétrica hidráulica, é crucial testar a conexão quanto a vazamentos.
- Teste de pressão: Aplique uma pressão de teste ao sistema que é um pouco maior que a pressão operacional normal. Verifique todos os pontos de conexão quanto a quaisquer sinais de vazamento, como pingando ou pulverização do líquido hidráulico.
- Inspeção visual: Realize uma inspeção visual dos tubos e conexões para garantir que não haja sinais visíveis de dano ou desalinhamento.
Manutenção de conexões de tubo
A manutenção adequada das conexões do tubo é essencial para garantir o desempenho longo e longo do sistema de bomba elétrica hidráulica.
- Inspeção regular: Inspecione periodicamente as conexões do tubo quanto a quaisquer sinais de desgaste, corrosão ou vazamento. Aperte quaisquer conexões soltas, conforme necessário.
- Lubrificação: Se as conexões exigirem lubrificação, use um lubrificante adequado recomendado pelo fabricante da bomba.
Conclusão
Conectar tubos a uma bomba elétrica hidráulica é um processo crítico que requer consideração cuidadosa de vários fatores. Ao selecionar os tubos certos, preparando -os corretamente, escolhendo o método de conexão apropriado e conduzindo testes e manutenção completos, você pode garantir um sistema hidráulico confiável e eficiente.
